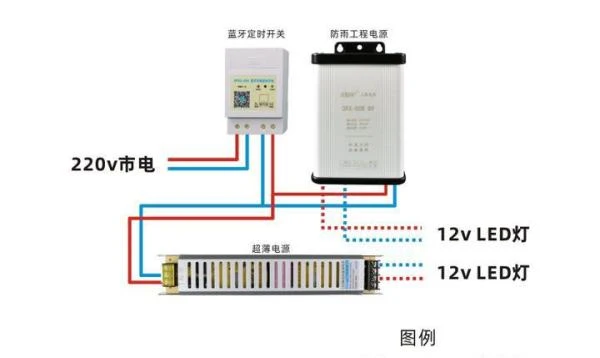

Окабеляването на превключвателя за време и LED захранването трябва да се извърши в съответствие със следните стъпки, за да се гарантира, че захранването от 220 V променлив ток се преобразува в ниско-волтажно постоянно напрежение за захранване на светещите знаци:
I. Стъпки на основното окабеляване
Свързване на електрическата мрежа към часовника
Свържете живия проводник (L) и неутралния проводник (N) на 220V AC мрежово захранване към входните клеми на превключвателя за време (обикновено маркирани с "L" и "N" или "Вход").
Функция: Времевият превключвател контролира състоянието на включване/изключване на веригата чрез предварително зададено време, като управлява времето за превключване на светещите знаци.
Свързване на изхода на часовника към LED захранването
Свържете изходните клеми на превключвателя за време (проводник под напрежение L и неутрален проводник N) към най-десния входен терминал под напрежение/неутрала на LED захранването (обикновено означен с "L" и "N" или "Вход").
Функция: След като превключвателят за време е активиран, захранването от 220 V AC влиза в LED захранването за преобразуване на напрежението.
Свързване на изхода на LED захранването към светещите знаци
LED захранването има 6 клеми (изходни клеми) от лявата страна. Първите три са положителни (+), а последните три са отрицателни (-). Свържете положителния проводник на светещия знак към който и да е положителен извод, а отрицателния проводник към съответния отрицателен извод.
Забележка:
Повечето светодиодни захранвания могат да имат своите положителни и отрицателни клеми, свързани произволно (напр. 1 положителен към 4 отрицателни, 2 положителни към 5 отрицателни), но ако знакът не свети, свържете проводниците според съответствието 1-4, 2-5, 3-6.
Осигурете правилни положителни и отрицателни връзки, за да избегнете късо съединение или повреда на светлините.
II. Основни предпазни мерки
Съгласуване на напрежението: Превключвателят за време е устройство с 220 V AC. Светодиодното захранване трябва да преобразува 220V в ниско-волтаж DC (напр. 12V/24V), за да се гарантира, че съответства на напрежението на светещите знаци.
Последователност на окабеляване: Връзките трябва да се извършат в реда на "Главно захранване → Превключвател с време → LED захранване → Светещ знак." Пропускането на часовника или директното захранване е строго забранено.
Безопасна работа: Изключете захранването преди окабеляване и използвайте изолирани инструменти.
Проверете за повреди по проводниците и избягвайте контакт на открити проводници с метални части.
Закрепете всички кабелни клеми, за да предотвратите разхлабване, което може да доведе до прегряване или пожар.
III. Отстраняване на често срещани проблеми
Светещите знаци не светят:
Проверете дали часовникът е включен (проверете дали настройката на часа е правилна).
Уверете се, че има 220 V напрежение на входа на LED захранването (измерете с мултицет).
Проверете дали положителните и отрицателните клеми на изходите са свързани правилно (опитайте да окабелите 1-4, 2-5, 3-6).
Сменете LED захранването или осветеното табло, за да проверите дали не е повреда в устройството.
Неизправност на превключвателя на времето:
Проверете дали настройката на часа не е била променена по погрешка.
Уверете се, че вътрешната батерия на часовника (ако има такава) има достатъчно мощност.
Сменете превключвателя за време, за да проверите дали не е повреда в устройството.
IV. Обобщение на принципа на окабеляване
Превключвателят за време действа като контролен център, управлявайки захранването на LED захранването чрез периодично включване и изключване на 220V AC захранване. Светодиодното захранване преобразува високо-волтаж AC в ниско-волтаж DC, осигурявайки стабилен източник на захранване за светещите табели. Правилното окабеляване позволява автоматизирано управление на осветлението, като същевременно гарантира електрическа безопасност.
